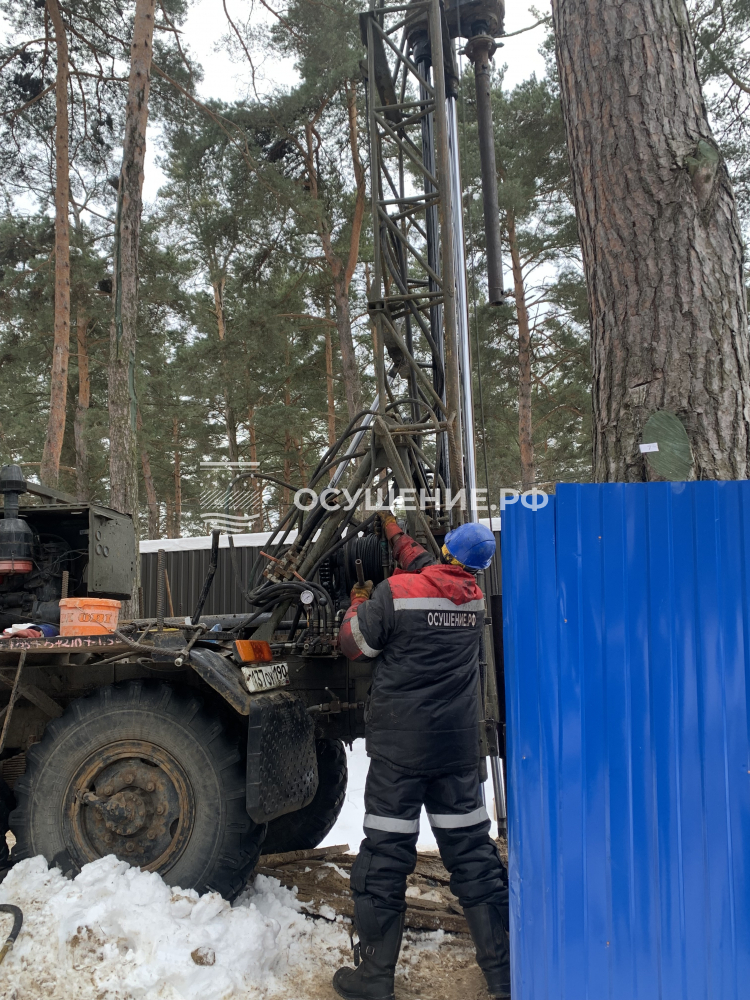

УГБ-1ВС — буровая установка семейства «Геомаш», выпускавшегося в России. Машина нашего парка смонтирована на шасси ЗИЛ. При подборе её для работ по водопонижению учитываем конструкцию скважины, доступное буровое оснащение и место для размещения автомобиля с поднятой мачтой.
Технические характеристики базовой УГБ-1ВС
В заводском каталоге описана базовая УГБ-1ВС на ГАЗ-66-02. В таблице — параметры её бурового станка. Частоты и усилия даны для привода 44 кВт при 1750 об/мин.
| Параметр | Значение |
|---|---|
| Способы бурения базовой модели | Шнековый, ударно-забивной, колонковый |
| Максимальный крутящий момент вращателя | 5000 Н·м |
| Частота вращения бурового снаряда | 40; 80; 125; 165; 325; 500 об/мин, допуск ±10 % |
| Ход подачи вращателя | Не менее 3250 мм |
| Осевая нагрузка вниз | 30 ± 3 кН |
| Номинальная грузоподъёмность механизма подачи | 40 кН |
| Тяговое усилие лебёдки на прямом канате на первой скорости | Не менее 26 кН |
| Высота до оси кронблока телескопической мачты | 5590–8840 мм |
Для исполнения УГБ-1ВС на ЗИЛ-131 масса установки — 8900 кг, транспортные размеры с прицепом — 12750 × 2490 × 2980 мм.
Устройство и принцип работы

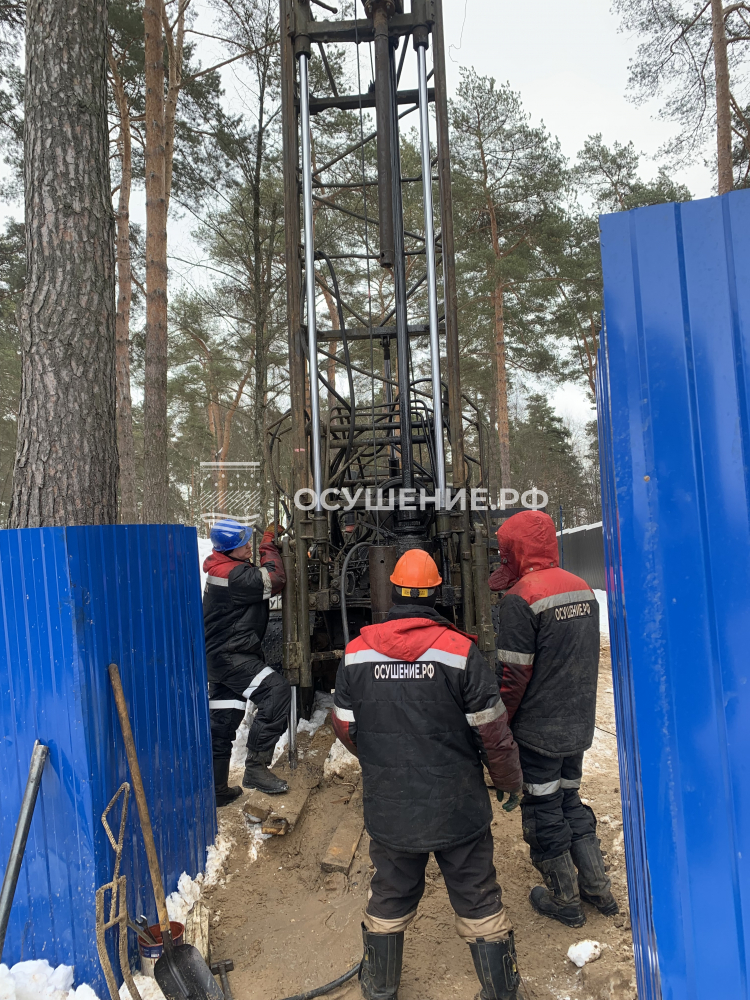

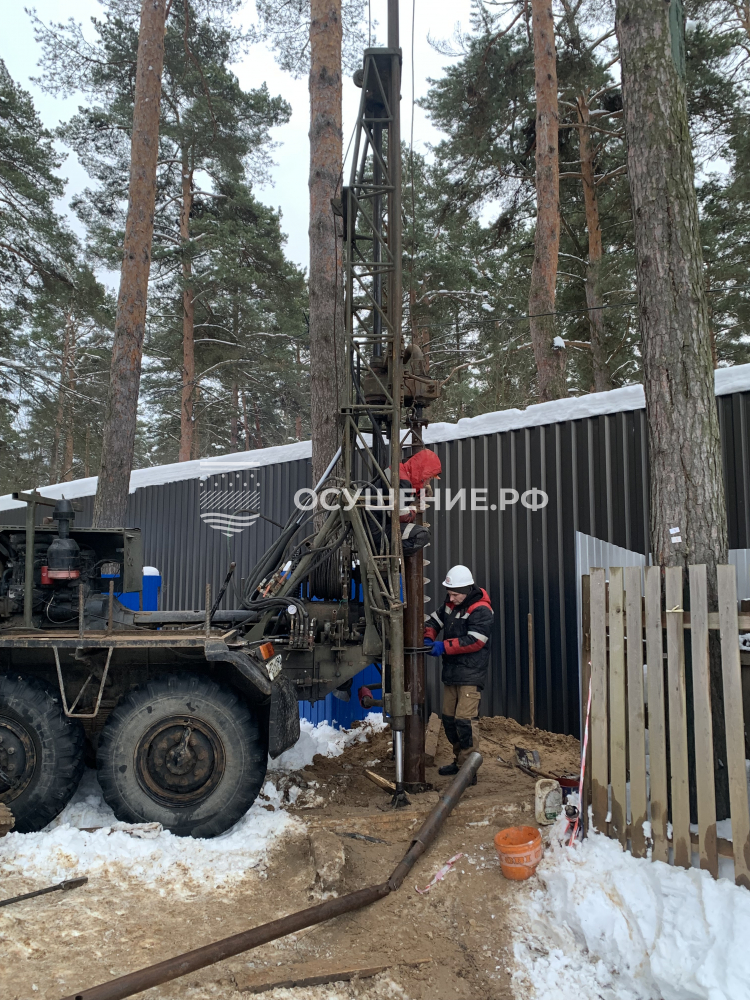

Буровое оборудование установлено на автомобильной раме. Мачта направляет перемещение вращателя; подача перемещает инструмент вдоль оси скважины, а лебёдка используется при подъёмных операциях. Основные узлы — мачта, вращатель, гидравлика, пульт и шнековый инструмент.
Способ проходки выбирают вместе с инструментом, способом очистки забоя и крепления стенок. Указанные в заводском каталоге способы описывают возможности базовой модели. Они требуют соответствующего оснащения и не означают, что любое исполнение станка подготовлено ко всем перечисленным операциям.
Для каких работ выбираем установку
Компания выполняет устройство водопонизительных скважин и применяет погружные насосы ЭЦВ. При подборе УГБ-1ВС к этой задаче сопоставляют конструкцию скважины с оснащением станка. Геологический разрез и проектные отметки нужны до мобилизации; инженерные изыскания выполняют наши партнёры.
Открытые гравитационные скважины с погружными насосами применяют при коэффициенте фильтрации грунта не менее 2 м/сут и требуемом понижении более 4 м. При меньшей проницаемости рассматривают вакуумные скважины. Эти условия относятся к выбору системы водопонижения; способ проходки подбирают по всему геологическому разрезу.
Глубину водопонизительной скважины определяют по водоносному горизонту и требуемому понижению уровня воды.
Для бурения скважин под водопонижение предусматривают промывку водой — прямую или обратную — либо ударно-канатный способ. Глинистая промывка не допускается. После устройства фильтровой колонны и обсыпки скважину прокачивают эрлифтом. Буровую подбирают для этой последовательности работ, учитывая необходимость отдельного оборудования для промывки и прокачки.
При монтаже иглофильтровой системы обычно используют гидравлическое погружение с обсыпкой. В трудноразмываемых слоях требуется предварительное бурение. Эту подготовительную операцию рассматривают отдельно от устройства скважин с погружными насосами; глубина и диаметр у них выбираются под разные конструкции.
Размещение на площадке и сроки

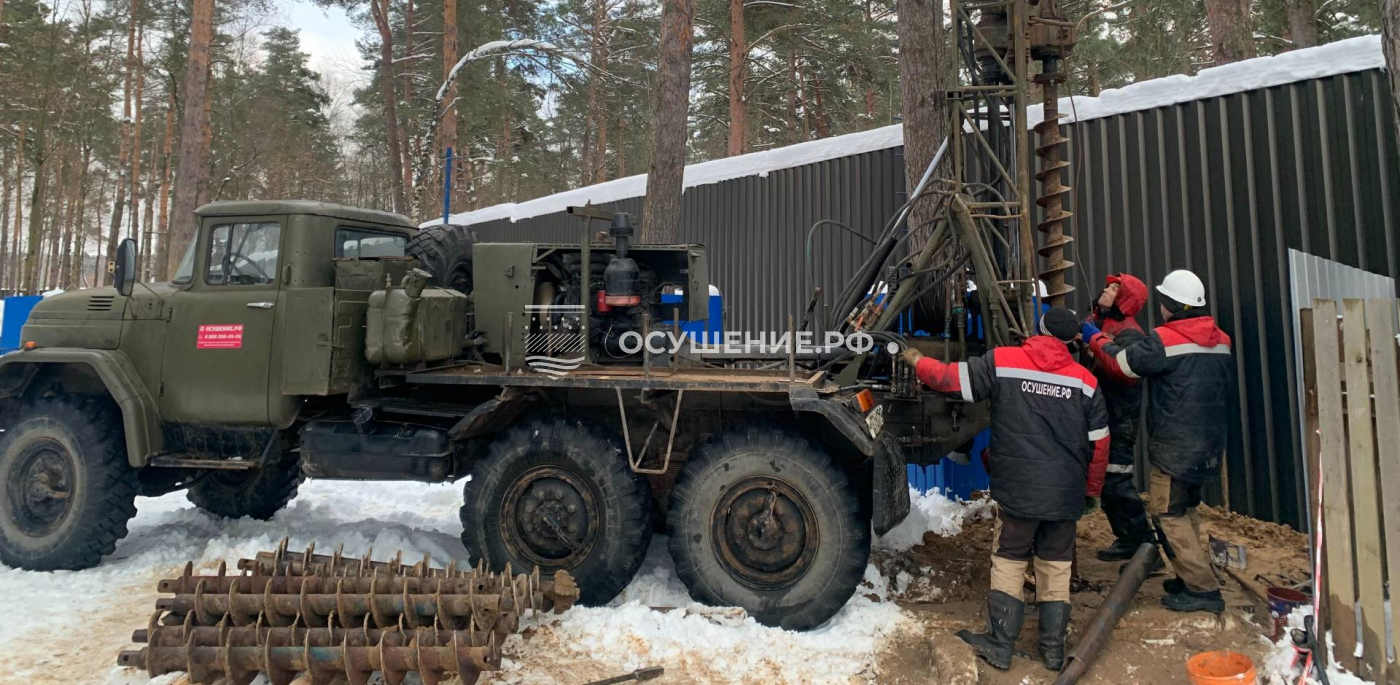

Автомобильная база ЗИЛ отличает УГБ-1ВС от гусеничных «Аллигатора» УБГ-Л2 и МГБУ-80. Здесь требуется место под автомобиль, рабочее положение мачты и обращение с трубами. В стеснённой застройке проверяют всю рабочую зону, положение коммуникаций и условия подъезда.
Справочная высота до оси кронблока отличается от свободной высоты, которая понадобится на объекте для работы с инструментом. Положение воздушных линий, соседних сооружений и фундаментов учитывают при размещении техники. Связь способа проходки с конструкцией скважины описана в статье о выборе буровой установки.
Для типовых скважин глубиной 15–30 м общий ориентир компании — одна скважина в смену на установку с бригадой. График связывают с проходкой, монтажом фильтра, обсыпкой и освоением; зимой монтаж системы водопонижения ниже −25 °C не выполняем.
